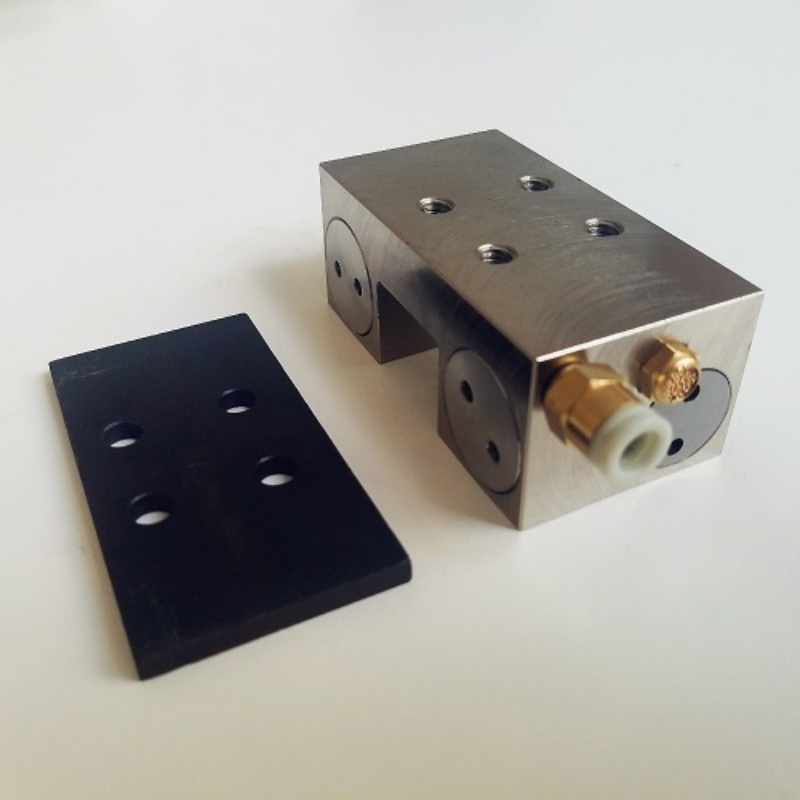

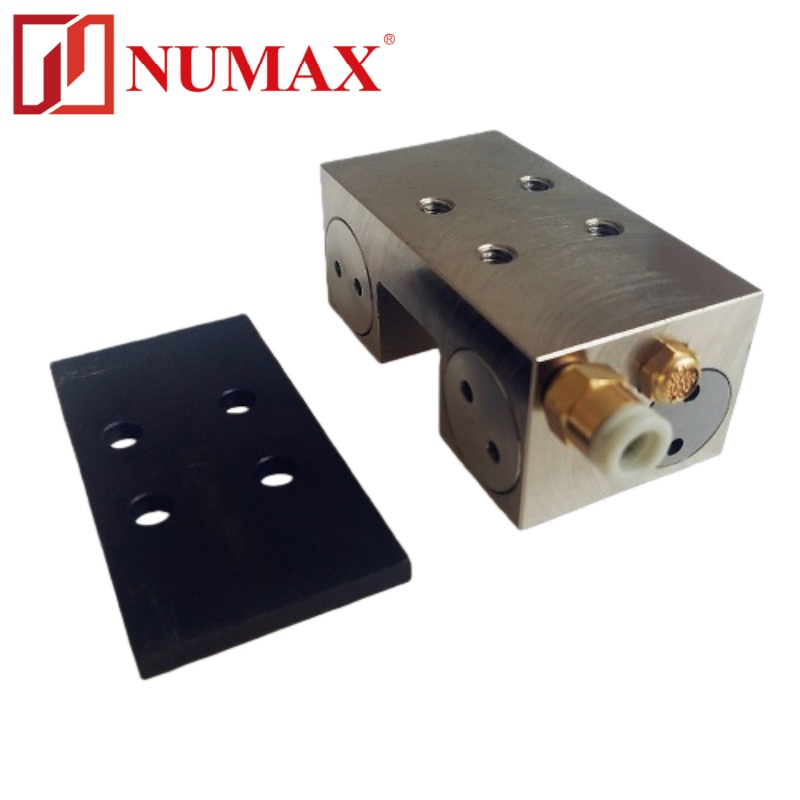

国产直线导轨抱闸 55导轨用钳制器 通气夹紧型锁止器MCP55

国产直线导轨抱闸 55导轨用钳制器 通气夹紧型锁止器MCP55，技术规格：
控制方式：气压、常开
开启使用压力：0.3MPa
使用压力：0.65MPa
响应时间：0.06s
夹紧寿命： 500万次
使用温度：-10℃～+70℃
适用导轨的公称尺寸：＃12～＃100;
主体材质：相当于SCr415

产品特点:
•用于固定滑台、定位及防止振动。
•为常开（Normally Open）型。
供给气压时：夹紧线性导轨。
排出气压时：解除夹紧。
• 设计小巧。
•可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。

安装方法介绍：
1.首先在解除夹紧的状态下将导轨库浪霸安装在导轨上。
2.然后在要使用的滑台等物体上临时紧固导轨库浪霸和辅助垫片（需要时）。建议使用强度等级8.8以上的螺丝，确保咬合长度为螺纹公称直径×0.9以上。
3.另外在重复10次左右夹紧/解除夹紧导轨的动作后，保持为夹紧状态。
4.在夹紧导轨的状态下，用指定的紧固扭矩紧固安装用螺丝。
5.对于附带密封圈的产品，需要紧固临时紧固状态的密封圈固定螺栓。
6.确认导轨抱闸与护罩底座等不发生干涉。

使用效果以及案例示意：
【1】提高生产效率；抑制装置的变形、晃动和振动，实现高速运行。
具体讲，就是通过将钳制器安装在工作台的正下方，可在不影响滚珠丝杆、联轴器的刚性情况下实现极高的位置固定刚性；同时抑制装置的晃动和振动，以高速加工和高速动作提高生产效率。
例如：
卧式车床，加装钳制器，通过防止防振装置的移动提高加工效率；通过防止尾架翘起以提高加工精度。
移动式多关节机器人，加装钳制器，防止机械手臂动作时的振动（缩短等待振动平息的时间，提高生产效率
）
【2】位置固定机构的小型化，低成本化
可安装在滑台下方的空余空间，为装置的小型化实现可能。
无需马达或气缸的附属制动器，可节省安装空间；
选型、设定和组装作业简单，为节省成本做贡献。
简言之，就是以单个零件实现位置固定功能。
例如：铝窗框加工机，加装钳制器，工件装置实现了小型化；同时，转动的位置得以固定，防振。
切带机，单轴上多个切刀的位置固定。
【3】驱动零件的低成本化、节能
通过将为了产生位置固定力而大容量化的马达和气缸进行小型化，降低了成本。
通过使用常闭型，无需向用于辅助位置固定的马达通电或向气缸供气，实现节能。
简言之，就是替换马达、气缸附属制动器，从而实现低成本和节能功效。
应用事例：压入机械，在加装钳制器之前，只能用马达来调整冲压高度。而选用钳制器后，可以降低成本。
